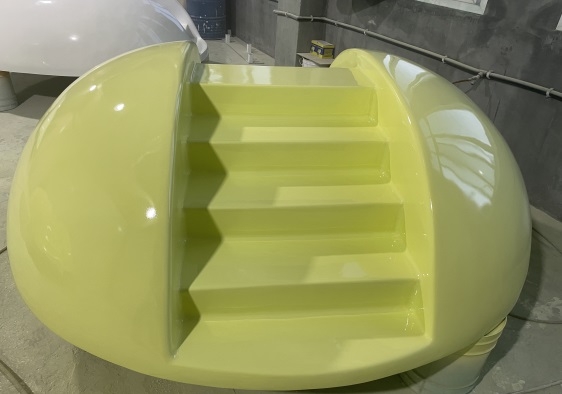

公共設施中的玻璃鋼坐凳需兼顧功能（néng）性、耐久性與安全性，以下是其設計、生產（chǎn）及維護的（de）關鍵要點：
　　一、材（cái）料性能核心要求
　　力（lì）學強度
　　彎曲強度：≥300MPa（遠（yuǎn）高（gāo）於普通塑（sù）料），需通過ASTM D790標準測（cè）試。
　　層間剪（jiǎn）切強度：≥50MPa，避免長期使用（yòng）分層開裂。
　　增（zēng）強（qiáng）方案：采（cǎi）用玻璃（lí）纖維纏繞工藝（角度（dù）±45°交叉（chā）鋪層），提升抗衝擊性。
　　耐候性（xìng）
　　紫外線防護：添加2%-3%納米TiO₂，戶外使用5年色（sè）差ΔE≤3（參照GB/T 1766標準）。
　　冷熱循環（huán）：通過-40℃至（zhì）80℃、100次循環（huán）測試，表麵無裂紋。
　　耐（nài）化學腐（fǔ）蝕
　　抵抗酸雨（pH=3）、融雪（xuě）劑（NaCl濃度5%）侵蝕，48小時浸泡後質（zhì）量（liàng）損失＜0.5%。
　　二、結構設計要點
　　人體工程學
　　座麵尺寸（cùn）：寬400-450mm，深380-420mm，前緣R15mm倒角（避免大腿（tuǐ）壓迫）。
　　靠背角（jiǎo）度：100°-110°，腰部支（zhī）撐區曲率半徑≥300mm。
　　無障礙設計：座高420-450mm（符（fú）合（hé）ADA標準），預留15mm懸空區方（fāng）便輪椅接近。
　　連接方式
　　金屬嵌件：預埋304不鏽鋼螺套，抗拉強度≥800N（避免螺栓（shuān）鬆動）。
　　榫卯結構：模塊化拚接時采用燕尾榫（sǔn），接觸（chù）麵塗改性環氧膠（剪切強度≥15MPa）。
　　防滑處理
　　座麵蝕刻（kè）0.5mm深（shēn）菱形（xíng）紋路，濕態（tài）摩擦係數≥0.6（參照DIN 51130標準）。
　　三、安全與環保規（guī）範
　　防火性能（néng）
　　達到（dào）B1級難燃（氧指數≥32%），燃燒增長速率指數FIGRA≤250W/s。
　　添加磷氮係（xì）阻燃劑，避免使用含鹵素材料。
　　邊緣處理
　　所有外露邊角倒圓角R≥3mm，使用CNC數控銑削加工（公差±0.2mm）。
　　環（huán）保合規
　　VOC釋放量＜0.5mg/m³（符合GB 18584標準），使用水性膠衣替代溶劑（jì）型。
　　四、製造工藝控製
　　模具精度
　　采用五軸加工中心製作模具（jù），型麵粗（cū）糙度Ra≤0.8μm，確（què）保坐凳表麵光潔（jié）度。
　　固化（huà）工藝
　　真空導入成型（VIP）工藝，樹脂含量控（kòng）製在35%-40%，減少孔隙率（≤2%）。
　　後固化處理：80℃保溫4小時，消除內應力。
　　色牢度控製
　　膠衣層添加有機顏料，耐人工（gōng）氣候老化1000小時（GB/T 1865標準），色牢度≥4級。
　　五、安裝與維護方案
　　基礎固定
　　混凝土基礎深度≥600mm，預埋M16化學錨栓，抗拔力≥20kN。
　　彈性減震墊：座麵與基礎間鋪設（shè）5mm厚氯丁橡膠，緩衝衝擊力。
　　日常維護
　　清潔周期（qī）：每月清水衝洗，每季度中性洗滌劑擦拭。
　　修複方案（àn）：局部損傷采用雙組份環氧膩子修補，24小（xiǎo）時固化後水磨至原狀。
　　全生命周期管理
　　設計壽命15年，關鍵（jiàn）節點檢查周期：
　　第5年：檢查所有連接件緊固度
　　10年（nián）：評估結構完整性（超聲波（bō）無損（sǔn）檢測）
　　六、創新應用（yòng）方向
　　智能集成
　　嵌入太陽能充電板（功率5W），座麵下方預留無線充電模塊空間。
　　壓力傳感器聯網，實時監測（cè）使用頻率輔助設施管理。
　　生態設計
　　中空結構填充相變材料（PCM），夏季座麵溫度降（jiàng）低5-8℃。
　　表麵光催化塗層（TiO₂基），分解汙（wū）染物（wù）（NOx去除（chú）率≥60%）。
　　通過上述技術要點實（shí）施，玻璃鋼坐凳可實現公共設施所需的高耐久性（15年+）、低維護成本（年維護費≤初始造價5%）及環境適配性，成為現代城市家具的優選方（fāng）案。
